線性導軌寬度的確定和選擇過程
發布日期：2025-03-25

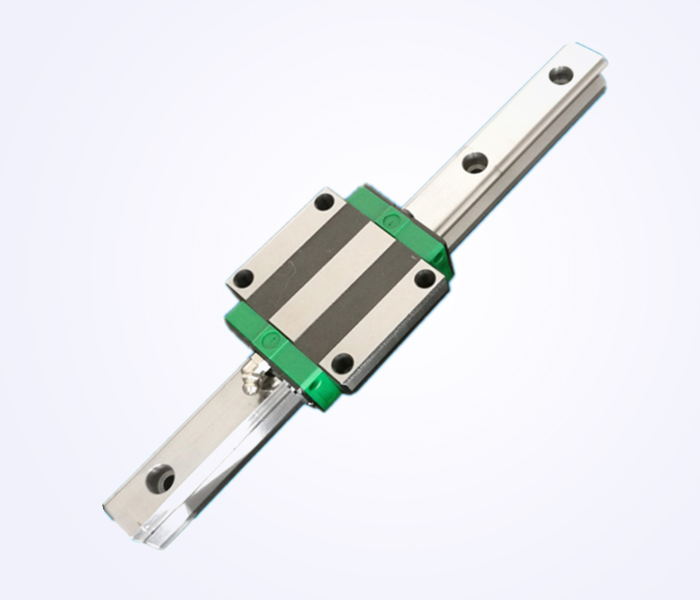

在機械設計與制造領域，線性導軌作為精密傳動部件，扮演著重要的角色。它們通過鋼珠在滑塊與導軌間的無限滾動循環，實現了負載平臺沿導軌的高精度線性運動，摩擦系數低，定位精度可達微米級。而寬度的確定，則是設計過程中的關鍵環節，直接關系到導軌的負載能力、穩定性及整體性能。本文將從多個維度探討如何科學合理地確定線性導軌的寬度。
一、理解導軌寬度的意義
線性導軌的寬度即滑軌的底部寬度，是評估導軌承載能力的核心指標之一。導軌的寬度越大，其所能承受的徑向和軸向載荷也就越大，同時，寬導軌還能提供更好的穩定性和剛性，減少因負載變化引起的變形，確保設備的運行精度。常見的導軌寬度規格從幾毫米到幾十毫米不等，如3mm、5mm、15mm、20mm、30mm、45mm等，具體選擇需根據實際應用場景和需求來定。
二、考慮負載需求
確定導軌寬度的首要步驟是計算所需負載，這包括靜態負載和動態負載兩部分。靜態負載指的是導軌在不運動狀態下所承受的重量；動態負載則涉及導軌在運動過程中所需承受的沖擊力和振動。負載計算需綜合考慮工件重量、附件重量、滑塊數量、滑塊間距以及滑塊與導軌之間的間隙等因素。通過精確計算，可以初步確定所需線性導軌的寬度范圍，確保導軌在長期使用中既能滿足負載要求，又不會過度設計造成資源浪費。
三、分析運動特性
導軌寬度的選擇還需考慮設備的運動特性，包括運動速度、加速度、重復定位精度等。高速運動要求導軌具有優異的動態響應能力和低摩擦特性，這通常意味著需要選擇寬度較大、滾動體數量更多的導軌型號，以減少因摩擦產生的熱量和磨損，提高運動效率。同時，高加速度和重復定位精度要求導軌具備更高的剛性和穩定性，寬導軌在這方面表現更好。
四、考慮空間限制與安裝條件
在實際應用中，設備的空間布局和安裝條件也是決定線性導軌寬度的重要因素。例如，在緊湊型設備中，可能無法安裝過寬的導軌，這時需要在確保負載能力和穩定性的前提下，盡量選用寬度較小的導軌型號，或者通過優化結構設計，如采用雙導軌并列布局，來提高整體承載能力。此外，導軌的安裝方式（如水平安裝、垂直安裝或傾斜安裝）也會影響導軌的選擇，因為不同安裝方式下導軌的受力情況有所不同，需要針對性地調整導軌的寬度和預壓等級。
五、評估環境影響
工作環境對導軌性能的影響不容忽視，在濕度高、溫度波動大或存在腐蝕性氣體的環境中，導軌的材料選擇、潤滑方式及防護等級均需特別考慮。這些因素雖不直接決定導軌的寬度，但會影響導軌的壽命和性能，進而影響對導軌寬度的需求。例如，在惡劣環境下，可能需要選擇更寬的導軌以增加冗余，或采用特殊涂層以提高耐腐蝕性，從而間接影響導軌寬度的選擇。
六、參考制造商推薦
在確定導軌寬度時，還應充分參考制造商的推薦。不同的線性導軌，其設計、材料和制造工藝存在差異，因此，同一寬度下，不同品牌的導軌在承載能力、穩定性、壽命等方面可能有所不同。制造商通常會提供詳細的導軌選型手冊或在線選型工具，幫助用戶根據具體需求快速找到合適的導軌型號。同時，與制造商的技術支持團隊溝通，獲取專業的選型建議，也是確保導軌選型準確性的有效途徑。
七、綜合考量成本與效益
確定導軌寬度還需綜合考量成本與效益，寬導軌雖然能提供更好的性能，但價格也相對較高，且可能增加設備的整體重量和成本。因此，在選型過程中，需權衡導軌的性能提升與成本增加之間的關系，這包括考慮導軌的購買成本、維護成本、使用壽命以及因性能提升帶來的生產效率提升等因素。
線性導軌寬度的確定是一個涉及多方面因素的復雜過程，需要綜合考慮負載需求、運動特性、空間限制、安裝條件、環境影響、制造商推薦以及成本與效益等多個方面。通過科學合理的選型，可以確保導軌滿足設備性能要求，為機械設計與制造提供堅實可靠的支撐。在實際操作中，建議采用系統化的選型方法，結合具體應用場景，逐步縮小選擇范圍，直至找到適合的導軌型號。
